1　系統分類

　　防煙排煙系統按照其控?zé)煓C理，分為防煙系統和排煙系統，通常稱為防煙設施和排煙設施。防煙設施分為機械加壓送風的防煙設施和可開啟外窗的自然排煙設施；排煙設施分為機械排煙設施和可開啟外窗的自然排煙設施。

　　2　系統構成

　　防煙排煙系統由風口、風閥、排煙窗和風機、風道以及相應的控制系統構成。

　?。ㄒ唬┓罒熛到y(tǒng)

　　1.機械加壓送風的防煙設施

　　機械加壓送風的防煙設施包括加壓送風機、加壓送風管道、加壓送風口等。當防煙樓梯間加壓送風而前室不送風時，樓梯間與前室的隔墻上還可能設有余壓閥。

　　（1）加壓送風機。一般采用中、低壓離心風機、混流風機或軸流風機。加壓送風管道采用不燃材料制作。

　?。?）加壓送風口。分為常開式、常閉式和自垂百葉式。常開式即普通的固定葉片式百葉風口；常閉式采用手動或電動開啟，常用于前室或合用前室；自垂百葉式平時靠百葉重力自行關閉，加壓時自行開啟，常用于防煙樓梯間。

　　2.可開啟外窗的自然排煙設施

　　作為防煙方式之一的可開啟外窗的自然排煙設施，通常指位于防煙樓梯間及其前室、消防電梯前室或合用前室外墻上的洞口或便于人工開啟的普通外窗，可開啟外窗的開啟面積以及開啟的便利性都有相應的要求，雖然不列為專門的消防設施，但其設置與維護管理仍不能忽略。

　?。ǘ┡艧熛到y(tǒng)

　　1.機械排煙設施

　　機械排煙設施包括排煙風機、排煙管道、排煙防火閥、排煙口、擋煙垂壁等。

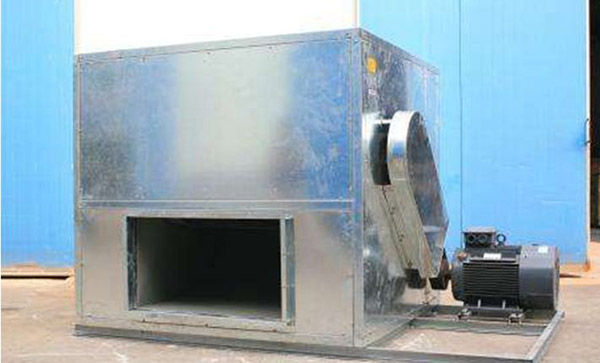

　　（1）排煙風機。一般可采用離心風機、排煙專用的混流風機或軸流風機，也有采用風機箱或屋頂式風機。排煙風機與加壓送風機的不同在于：排煙風機應保證在280℃的環境條件下能連續工作不少于30min。

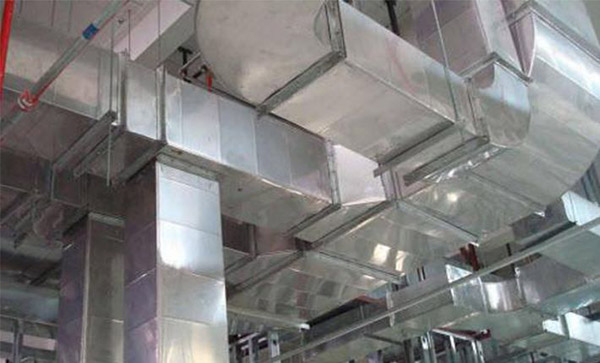

　?。?）排煙管道。采用不燃材料制作，常用的排煙管道采用鍍鋅鋼板加工制作，厚度按高壓系統要求，并應采取隔熱防火措施或與可燃物保持不小于150mm的距離。

　　（3）排煙防火閥。安裝在機械排煙系統的管道上，平時呈開啟狀態，火災時當排煙管道內溫度達到280℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。排煙防火閥一般由閥體、葉片、執行機構和溫感器等部分組成。

　?。?）排煙口。安裝在機械排煙系統的風管(風道)側壁上作為煙氣吸入口，平時呈關閉狀態并滿足允許漏風量要求，火災或需要排煙時手動或電動打開，起排煙作用的閥門，外加帶有裝飾口或進行過裝飾處理的閥門稱為排煙口。

　?。?）擋煙垂壁。擋煙垂壁是用于分隔防煙分區的裝置或設施，可分為固定式或活動式。固定式可采用隔墻、樓板下不小于500mm的梁或吊頂下凸出不小于500mm 的不燃燒體；

　　活動式擋煙垂壁本體采用不燃燒體制作，平時隱藏于吊頂內或卷縮在裝置內，當其所在部位溫度升高，或消防控制中心發出火警信號或直接接收煙感信號后，置于吊頂上方的擋煙垂壁迅速垂落至設定高度，限制煙氣流動以形成“儲煙倉”，便于排煙系統將高溫?zé)煔庋杆倥懦鍪彝狻?/p>

　　2.可開啟外窗的自然排煙設施

　　包括常見的便于人工開啟的普通外窗，以及專門為高大空間自然排煙而設置的自動排煙窗。自動排煙窗平時作為自然通風設施，根據氣候條件及通風換氣的需要開啟或關閉。發生火災時，在消防控制中心發出火警信號或直接接受煙感信號后開啟，同時具有自動和手動開啟功能。
